0 引言
本文首要介绍一套针对含有硫化氢，二硫化碳为首要成分的废气管理排风体系的操控规划，其中包括不同成分的废气怎么合理地进入管理体系，现场设备怎么分工，并以霍尼韦尔C300操控体系为基础，详细描述操控逻辑的编写。
1 流程简介

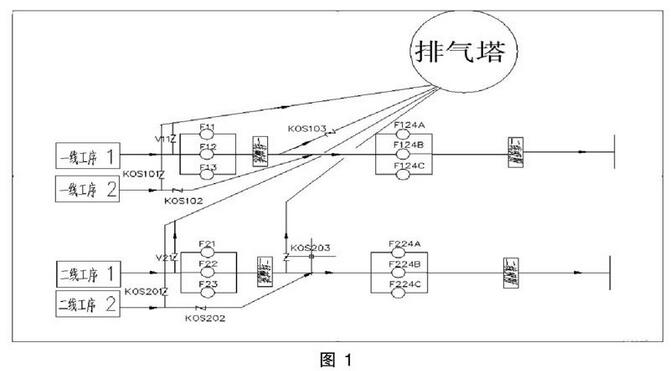

现场分为两条生产线均有废气发生，考虑到两条生产线有别离泊车检修的状况，而且每条生产线的不同工序将发生含有不同成分的气体，全体规划如图1所示。

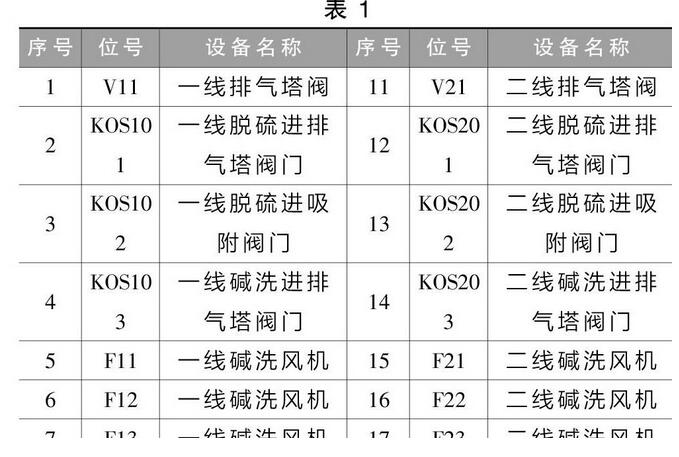

1.1 设备明细表（见表1）
1.2 工况剖析
双线正常运转;F11，F12，F13，F124，F125，F126悉数开启，变频器操控，V11，KOS102封闭，KOS101，KOS103翻开（阀门为电动阀）。一线工序1通过一期碱洗风机将污气输送至碱洗工序，进行初次管理，然后通过一期污气风机一线工序2不需求碱洗处理，直接通过污气风机输送至吸附工序。
一线泊车;V11，KOS101翻开，KOS102，KOS103封闭，风机悉数停止运转，但此刻车间气体仍需求外排，两道工序的排风通过V11，KOS101直接外排排气塔。二线设备坚持正常开车状况。
二线泊车;V21，KOS201翻开，KOS202，KOS203封闭，風机悉数停止运转，但此刻车间气体仍需求外排，两道工序的排风通过V21，KOS201直接外排排气塔。一线设备坚持正常开车状况。
一线污气风机单台毛病;单台风机毛病时，为防止别的两台风机过载运转，所以在单台污气风机毛病时，别的两台风机将降频运转。
吸附工位毛病;但碱洗工位可正常工作时;V11，KOS102封闭，KOS101，KOS103翻开，工序1废气经碱洗后直接进入排气塔，工序2废气不再通过吸附，直接进入排气塔。
2 操控程序
2.1 电动阀门操控程序在霍尼韦尔PKS500环境下的组态

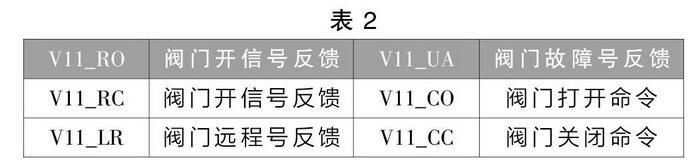

电动阀门操控点数（见下表2）。
2.2 霍尼韦尔DEVCTLA阀门块程序块说明
该程序段中DEVCTLA的DI1，DI2管脚别离衔接阀门的开关信号反馈，SI管脚衔接阀门毛病信号，DO1，DO2管脚别离衔接阀门的开关命令信号，AM程序块衔接上位机的手主动挑选按钮，O1，O2程序块衔接上位机的手动开关操作按钮。画面手主动按钮在“DATA”选项内“POINT”参数增加变量“v11”，“PARAMENT”参数增加变量“AM.PV”。
画面开关命令按钮在“DATA”选项内“POINT”参数增加变量“V11”，“PARAMENT”参数增加变量“DEVCTLA.OP”。
2.3 风机降频功用的完成
图2中ORA逻辑块的三个管脚别离为风机的毛病信号，RESET程序块为毛病信号的复位按钮。RSA程序块为RS功用的触发器，当有任何一台风机毛病时其输出为1。
图3中SELREALA为挑选功用块，其参数IN1，IN2别离衔接变量正常运转频率和降频运转频率，其输出与依据输入端G也就是变量RSA输出数值而改动，当G为1时，输出毛病运转频率数值给变频器，当G为0时，输出正常运转频率给变频器。
该规划包括不同工况的两种成分含量的废气怎么进入同一套管理体系的管线阀门及设备计划，一起包括了部分管理设备无法正常工作时的处理计划。
3 总结
结合远达一期实践生产需求，规划此套废气管理排风体系，包括不同工况的两种成分含量的废气怎么进入同一套管理体系的管线阀门及设备计划，一起包括了部分管理设备无法正常工作时的处理计划。一起毛病降频方式保护了现场风机的运转，保证了车间排风的稳定性。
