膜循环水加湿器 TMK循环水加湿器 工业加湿器

■循环水湿膜加湿器的原理性工作过程

洁净的自来水通过进水系统进入循环水箱，浮子水位检测系统检测水箱水位高度，控制进水电磁阀通断将水位控制在最佳高度以利水泵运转。加湿时，水泵启动，将水输送到湿膜顶部的淋水器，均匀淋湿膜体，对经过湿膜的干燥空气进行加湿，多余的水流回水箱，循环使用。

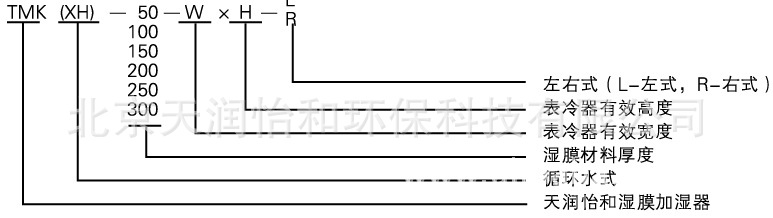

■循环水湿膜加湿器型号

■循环水湿膜加湿器外形尺寸的确定

循环水湿膜加湿器由湿膜加湿器主体部分（与直排水相同）和循环水箱两部分组成。湿膜加湿器主体部分的底部插入循环水箱内部托架，插入部分为30mm。

①循环水箱的长度L=空调换热器有效宽度W

②循环水箱的宽度W1=湿膜厚度D+200                      总风量Q≤100000 m3/h

                               湿膜厚度D+250                     100000<总风量Q≤150000 m3/h

                                湿膜厚度D+300                     总风量Q>150000 m3/h

③循环水箱的高度H1=170mm                                  总风量Q≤100000 m3/h

                               230mm                                 100000<总风量Q≤150000 m3/h

                               300mm                                总风量Q>150000 m3/h

④湿膜主体部分宽度W2=空调换热器有效迎风宽度W

⑤湿膜主体部分高度

H2=h-H1+70(mm)

h为空调自带的积水盘的底部到换热器有效迎风面高度的最上沿的距离，H1为循环水箱高度。

⑥湿膜主体部分厚度的选择同直排水。

■循环水湿膜加湿器的选型计算

循环水湿膜加湿器的选型计算请参照直排水湿膜加湿器的选型计算，两者无本质差别。

■循环水湿膜加湿器的安装

湿膜加湿器供水系统必须安装有进水过滤器。

湿膜加湿器水循环系统需安装流量控制截门。

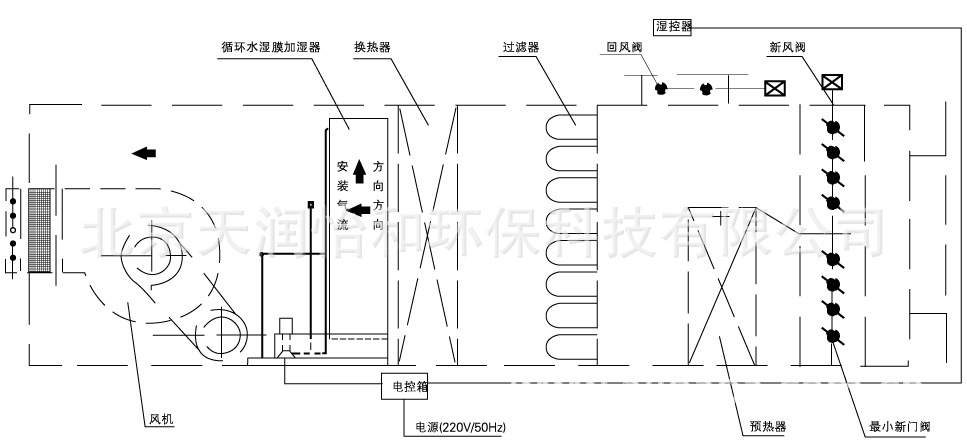

循环水湿膜加湿器的主体部分（不锈钢框架及膜体）和循环水箱（不锈钢制）安装在空调机组换热器上，电控箱安装在空调箱外壁。

现场需提供DN15供水管和220V、50Hz单相三芯电源插座，水源和电源均需引到距离加湿器安装位置（电控箱）1米范围内，最好位于其下方。

水路布置到位后，在第一次给湿膜加湿器供水前，必须先放水5分钟（直接排水至地漏），以便将施工后存留在水管中的泥沙等悬浮物和供水铁管里的铁锈等杂质排放干净，至水清澈后再接入加湿系统中。

水箱污水的排放，可直接排到空调自带的积水盘中，通过与积水盘相连接的水封排放至下水道。

安装完毕后，须在加湿器正常工作情况下，通过调节循环水泵上水球阀（流量控制截门）的开度，调节湿膜淋水状况，保证湿膜淋湿均匀又无过水现象方可
