ZTA、ZTB、ZTC型阻尼弹簧隔振器

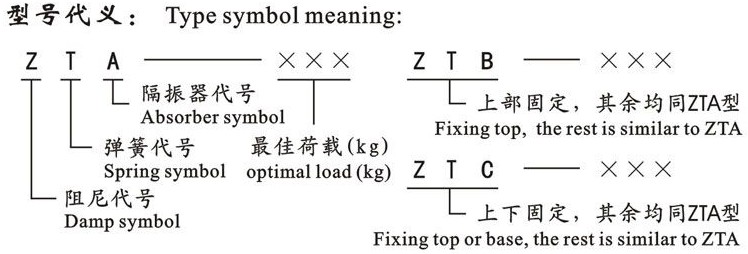

ZTA型阻尼弹簧隔振器根据安装方式不同可分为三种：1、ZTA型为上下不固定，可任意移动调节重心；2、ZTB型为上部固定形式；3、ZTC型为上下均可固定，以适合各种安装需要。

本隔振器的选用方法是：
1、确定隔振体系总质量W(N)，包括设备、基座的质量。
总质量W=Q(静)+1.5R(动)
Q=Q1(设备质量)+Q2(基座质量)
在一般振动要求不严又难于取得设备扰力时，可以近似地采用设备质量01乘以动荷系数P来代替设备质量和扰力。
G=Q1+1．5R=Q1·P
因此，总质量W=G+Q2=Q1·P+Q2
P动荷系数，可以根据设备质量Q1大小及扰动频率f　大小来确定。
Q1大f小时p值可取小些，Q1小f大时p值可取大些，一般情况下取p≈1．1～1．4。
2、确定干扰频率f=n/60(Hz)。(n一设备每分钟转速)。
3、试定隔振器数量S。
4、计算每只隔振器荷载P=W/S(N)。
5、由隔振器特性图查出适宜的隔振器型号和相应的压缩量F及竖向固有频率f。
6、当需要计算径向刚度时，可查特性表。
7、隔振设计必须满足：
(1)有一定的隔振效率，T≥80％即频率比f/f0≥2．5。
(2)隔振体系的振动量(振幅或速度、加速度)小于许可值，一般情况下振动速度Vmax<10mm/s。
但不同设备有不同的评定值，请参阅有关设备相关评定标准。
