HCH齿轮传感器原理及特点：利用钢铁材料（或其他导磁材料）做的齿轮转动，产生磁通量的变化，通过故态磁敏元件获得信号，可测量齿轮的转动。特点是分辨率高，频响宽，抗干扰强，可靠性高。输出为幅度稳定的方波信号，能实现远距离传输。主要应用于将机械运动中的转动的物理量转化成方波脉冲电信号。多用于测量速度、周期和位移。广泛应用于电子调速皮带称、机械、化工、交通、自控、汽车、出租车记价器、摩托车发动机转速等各个领域。
("L"为低电平输出，“H”为高电平输出，“HL”为高低电平输出。）
PNP与NPN的区别
1.如果输入一个高电平，而输出需要一个低电平时，首选择npn
2.如果输入一个低电平，而输出需要一个低电平时，首选择pnp
3.如果输入一个低电平，而输出需要一个高电平时，首选择npn
4.如果输入一个高电平，而输出需要一个高电平时，首选择pnp
PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。但输出信号是截然相反的，即高电平和低电平。
PNP与NPN型传感器（开关型）分为六类：
1、NPN-NO（常开型）
2、NPN-NC（常闭型）
3、NPN-NC+NO（常开、常闭共有型）
4、PNP-NO（常开型）
5、PNP-NC（常闭型）
6、PNP-NC+NO（常开、常闭共有型）
PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。
1、PNP类 PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。 对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。 对于PNP-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。当有信号触发后，输出线是悬空的，就是VCC电源线和out线断开。 对于PNP-NC+NO型，其实就是多出一个输出线OUT，根据需要取舍。
2、NPN类 NPN是指当有信号触发时，信号输出线out和0v线连接，相当于输出低电平，ov。 对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是0v线和out线断开。有信号触发时，发出与OV相同的电压，也就是out线和0V线连接，输出输出低电平OV。 对于NPN-NC型，在没有信号触发时，发出与0V线相同的电压，也就是out线和0V线连接，输出低电平0V。当有信号触发后，输出线是悬空的，就是0V线和out线断开。 对于NPN-NC+NO型，和PNP-NC+NO型类似，多出一个输出线OUT，及两条信号反相的输出线，根据需要取舍.
高、低电平四线制接线说明：
低电平：棕---电源 兰---输出 白、黑---接地
高电平：棕、兰---电源 白---输出 黑---接地

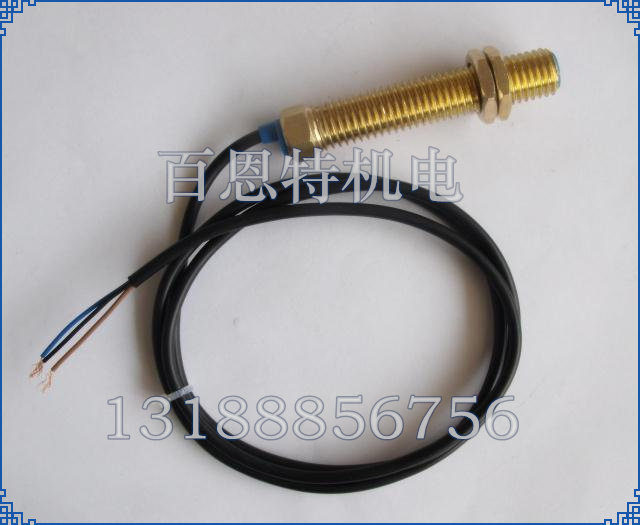

我公司销售的霍尔测速传感器：
NPN（L)集电极开路输出的是低电平0，
PNP (H)集电极开路输出的是高电平1。

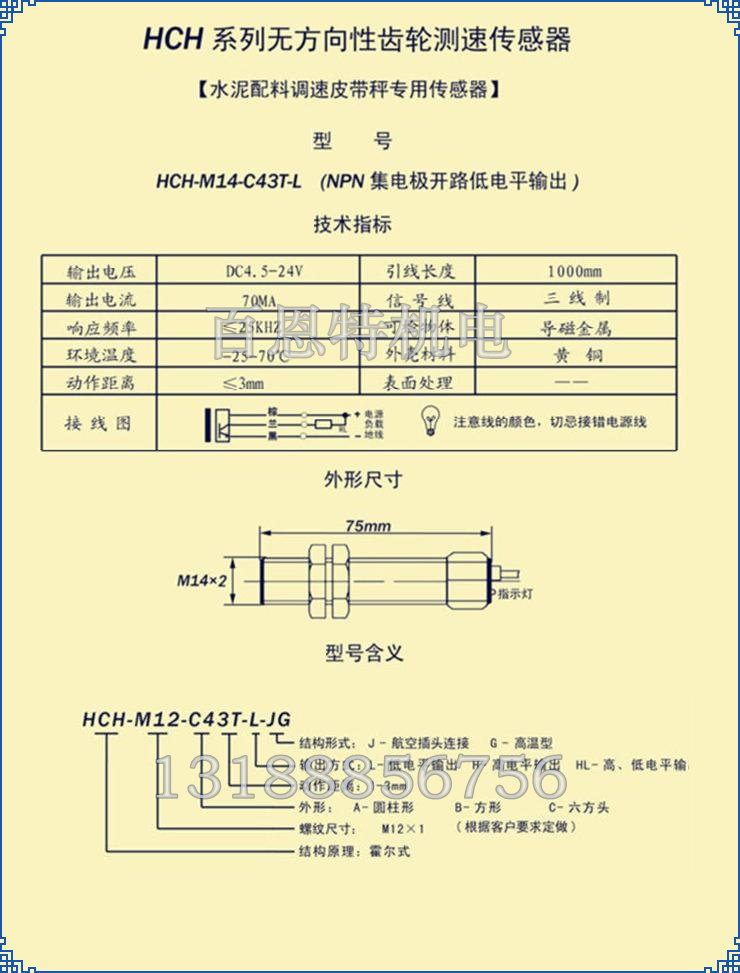

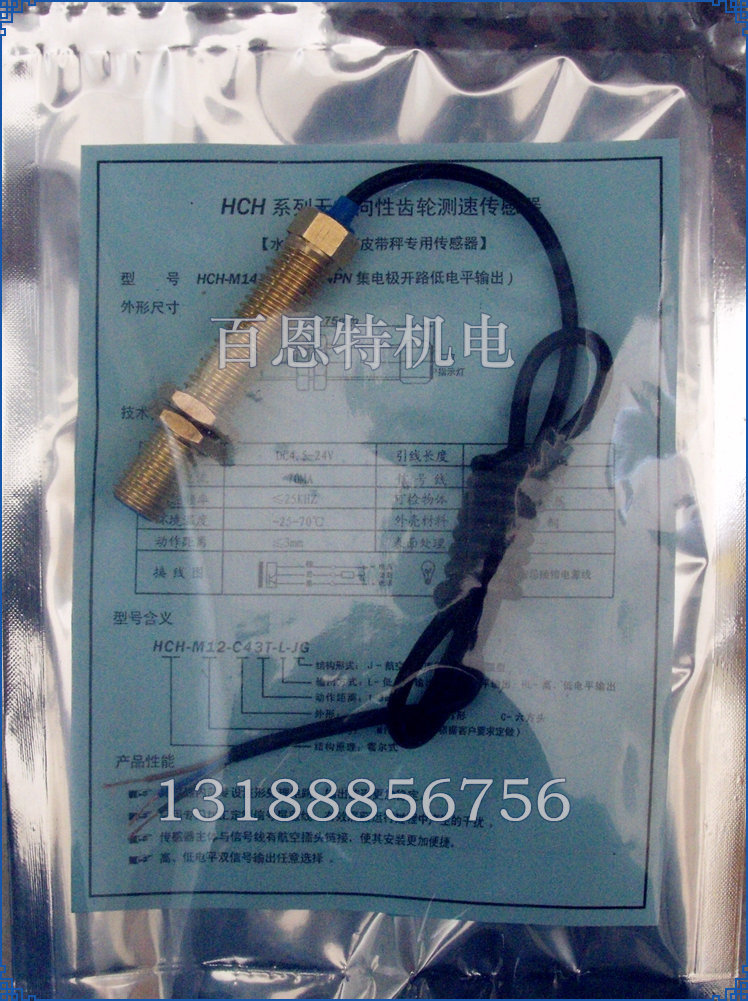

型号：
HCH-M8-C43T
HCH-M12-c43t
HCH-M14-c43t
HCH-M16-c43t
HCH-M18-C43T
HCH-M*-DV
HCH-M14-C43T-HL-JG
