填料喷淋洗涤塔的结构与配件

填料喷淋洗涤塔的结构：

1.PP板制作的塔体；

2.PP格栅板制作的填料支撑框架；

3.UPVC制作的喷淋连接管；

4.PP螺旋喷嘴；

5.空心球或鲍尔环填料；

6.耐空转PP循环水泵；

7.丝网除雾层；

8.手动和自动补水装置；

9.溢流和排污管道；

10.检修观察窗。

塔内件：

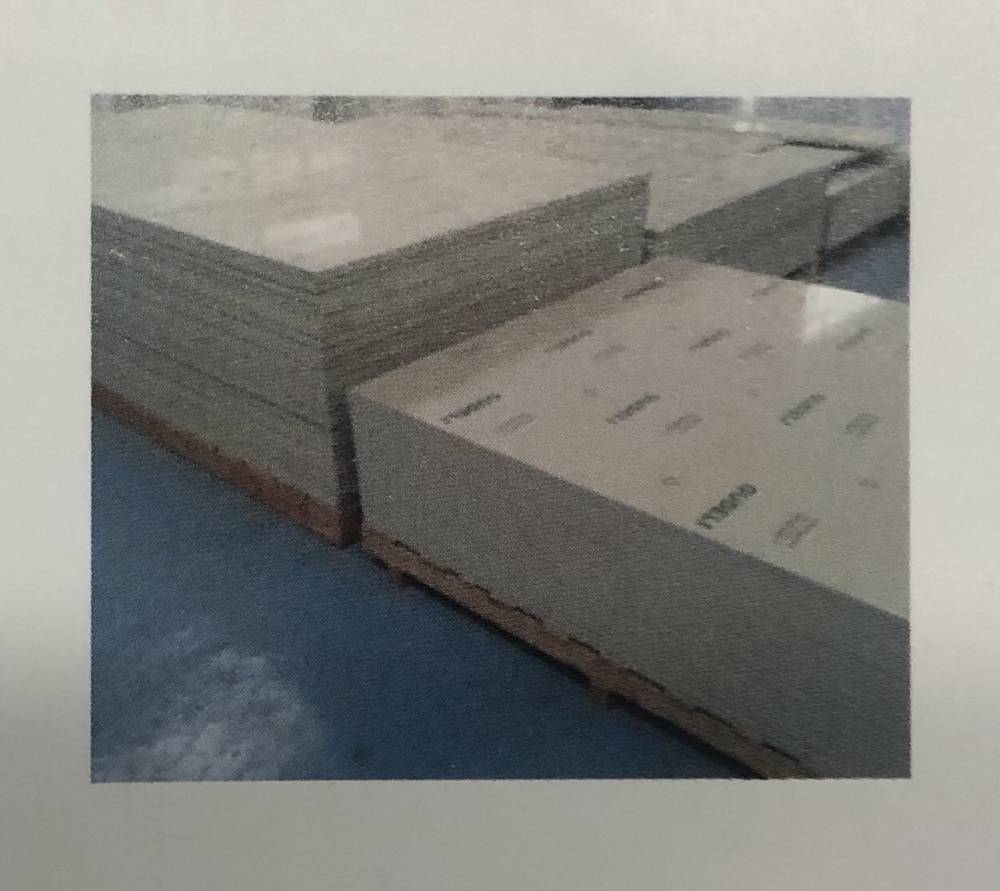

1.PP板材

   PP聚丙烯板材由树脂添加入各种功能助剂经挤出，压光，冷却，切割等工艺过程而制成的塑料板材常见及常用的PP板材颜色有：本色、米灰色、绿色、蓝色、瓷白色、半透明色等。

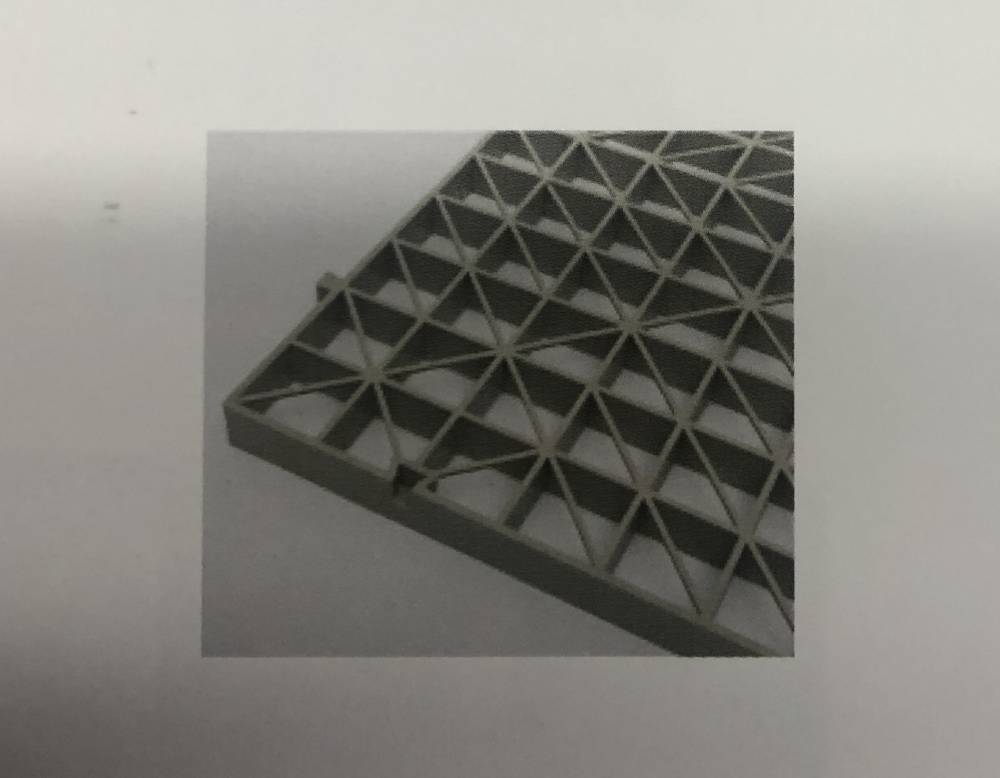

2.PP格栅板

   PP格栅板所用的材质均是PP材质，具有PP板材的一切物理及化学性能；PP格栅板作为填料喷淋洗涤塔的填料支撑层，不仅具有合理孔隙率，整体的结构强度也极其稳定，在焊接及拼装也方便。

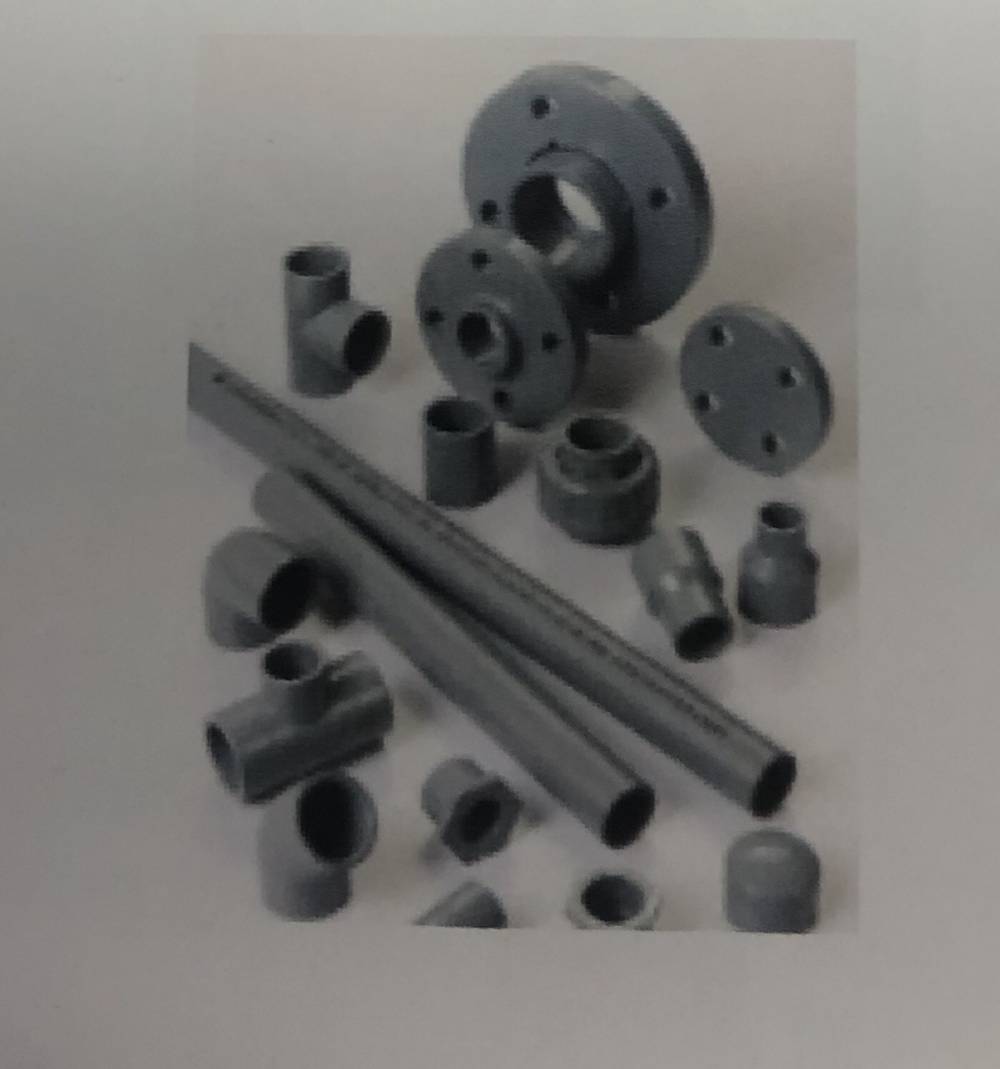

3.UPVC管件

   PP填料喷淋洗涤塔喷淋系统中的连接管路采用***的UPVC管配件；有：UPVC弯头；UPVC三通；UPVC四通；UPVC手动阀门；UPVC管道等；在选用配件质量上采用***，确保喷淋管路在长期工作环境中不出现问题。

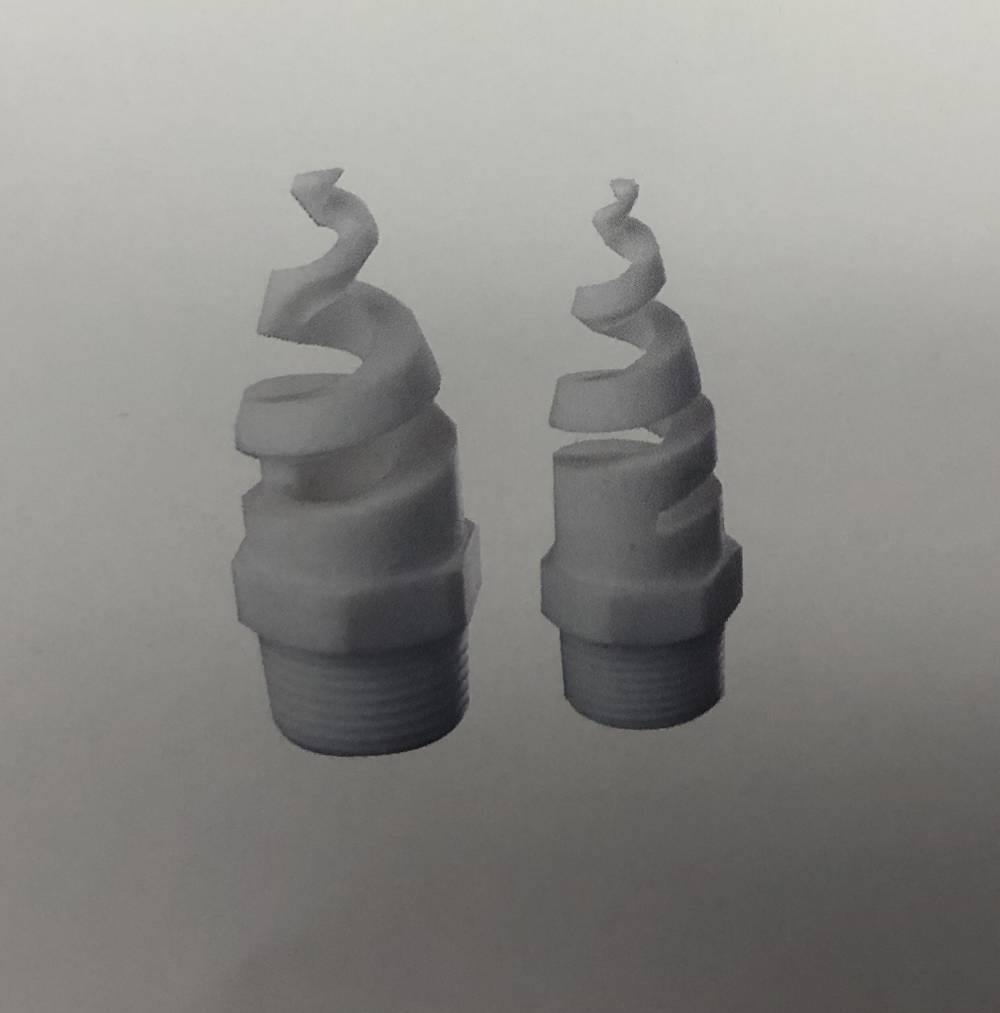

4.PP螺旋喷嘴

   螺旋喷嘴又叫脱硫喷嘴、防堵塞喷嘴、大流量喷嘴、除尘喷嘴、耐腐蚀喷嘴，是一种实心锥形或空心锥形喷雾喷嘴，喷流角度范围可为50-170，液体流率范围为5.5-4140升/分。这种结构紧凑的喷嘴有着畅通的流道可以程度地减少液体阻塞，使液体在给定尺寸的管道上达到流量。

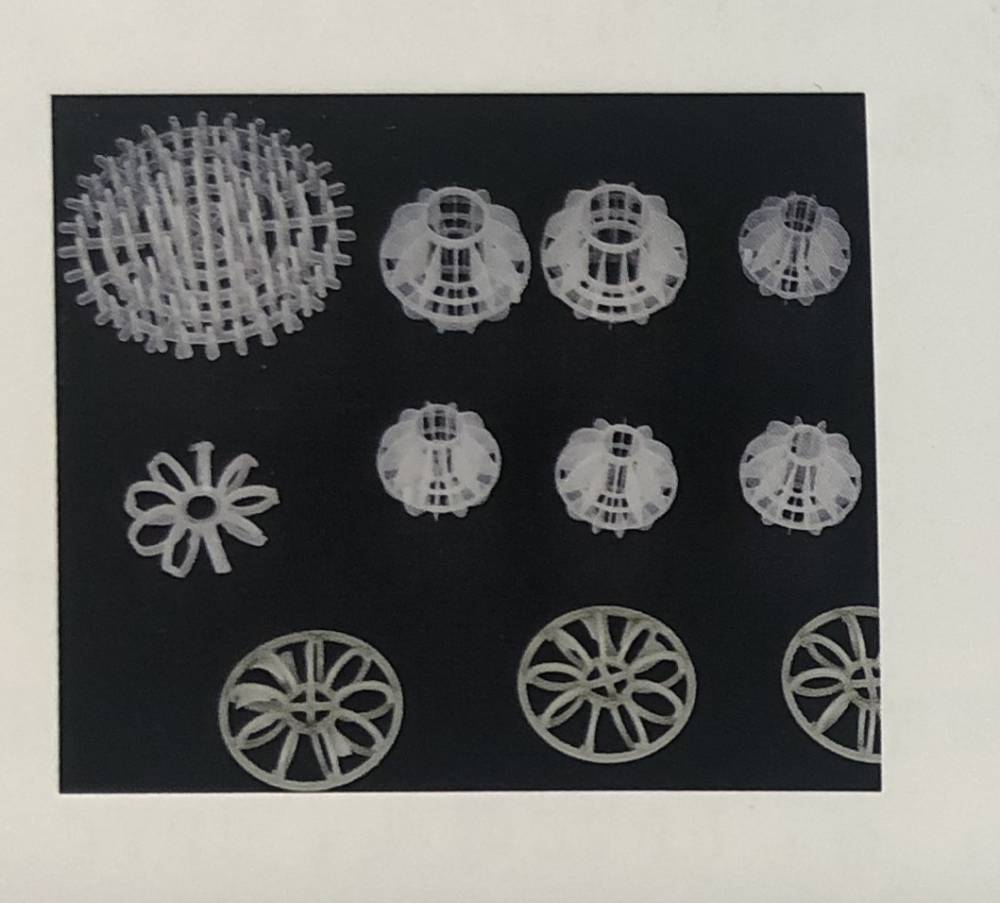

5.填料

   填料用于除雾除尘；

   填料材质的选择：填料的材质分为陶瓷、金属和塑料三种大类。

   （1）陶瓷填料耐腐蚀，但易碎，空隙率小，因而通量小。

   （2）金属填料（不锈钢、有色金属、普通钢）：比表面及空隙率大，通量大，但不锈钢价贵，普通钢易腐蚀。一般来说，金属填料可制成薄壁结构，它的通量大，气体阻力小，且具有很高的抗冲击性能，能在高温、高压、高冲击强度下使用，应用范围***为广泛。

    （3）塑料填料塑料填料的材质主要包括聚丙烯(PP)、聚乙烯(PE)及聚氯乙烯（PVC）等,国内一般多采用聚丙烯材质。塑料填料的耐腐蚀性能较好,可耐一般的无机酸、碱和有机溶剂的腐蚀。且可耐高温。

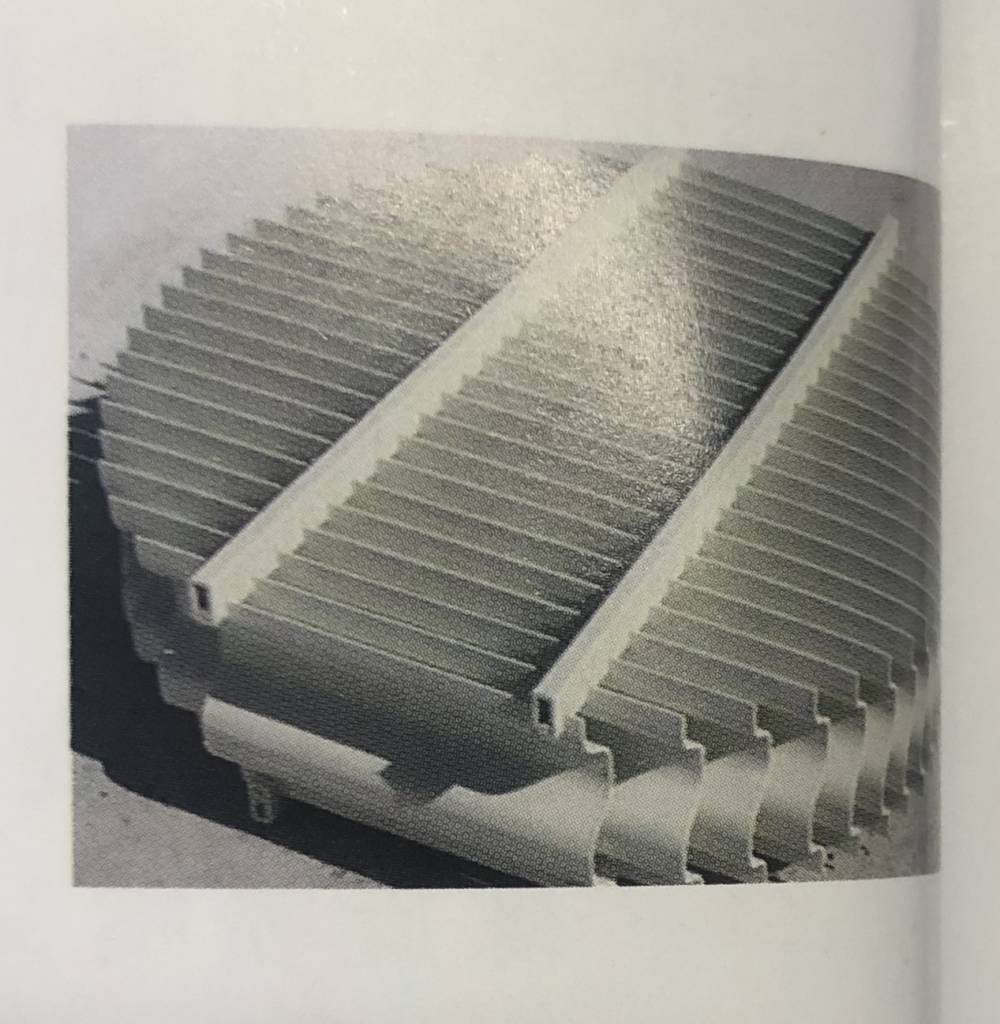

6.除雾

   除雾层是填料洗涤塔***一道工艺其作用是防止喷淋塔内的水经螺旋喷嘴雾化的水滴在风机作用下，通过喷淋洗涤塔出口进入下一个治理设备。

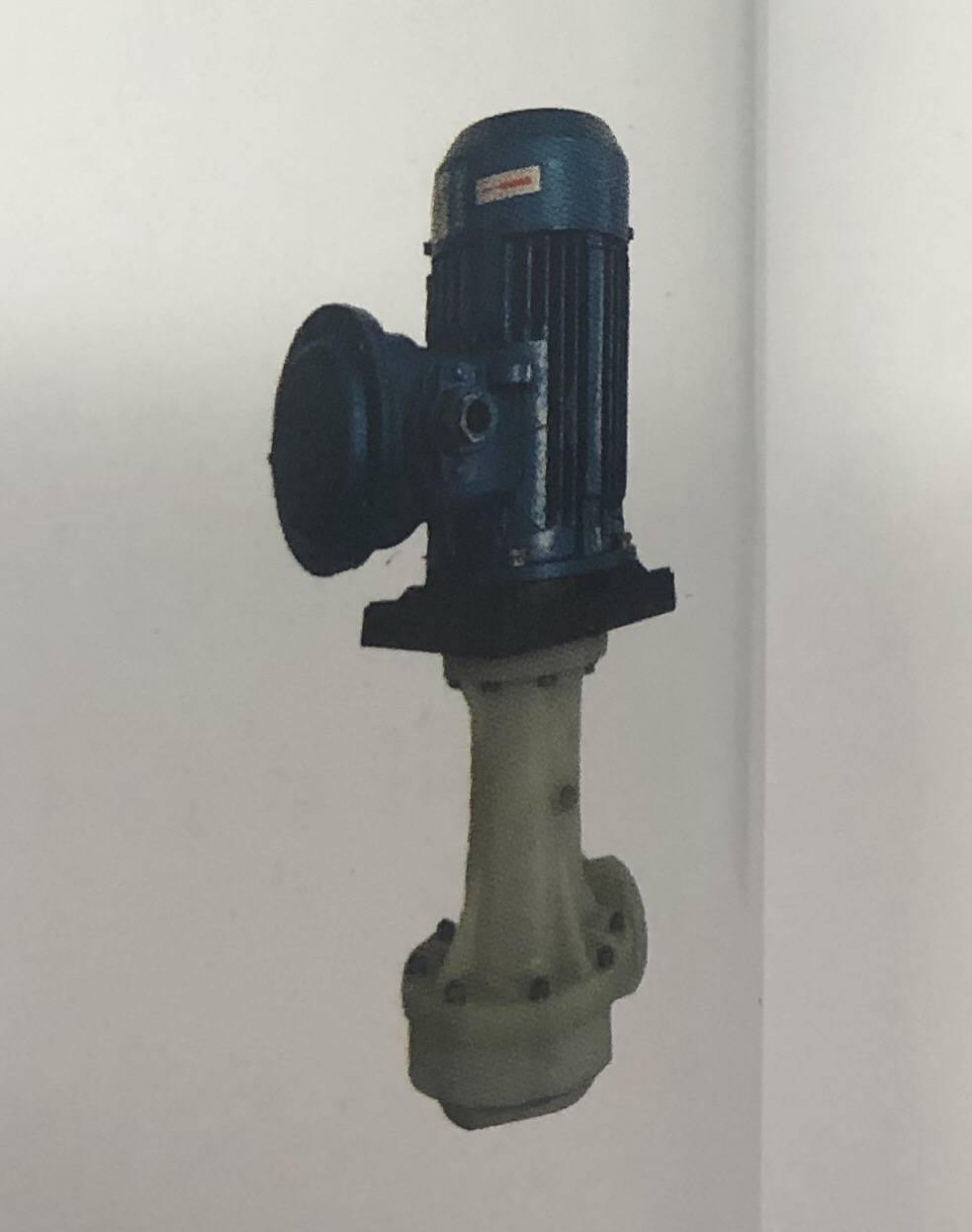

7.耐空转立式水泵

   耐腐蚀立式泵适用于各种酸碱液输送、循环、蚀刻机喷洗、废水处理、电镀涂装等。
