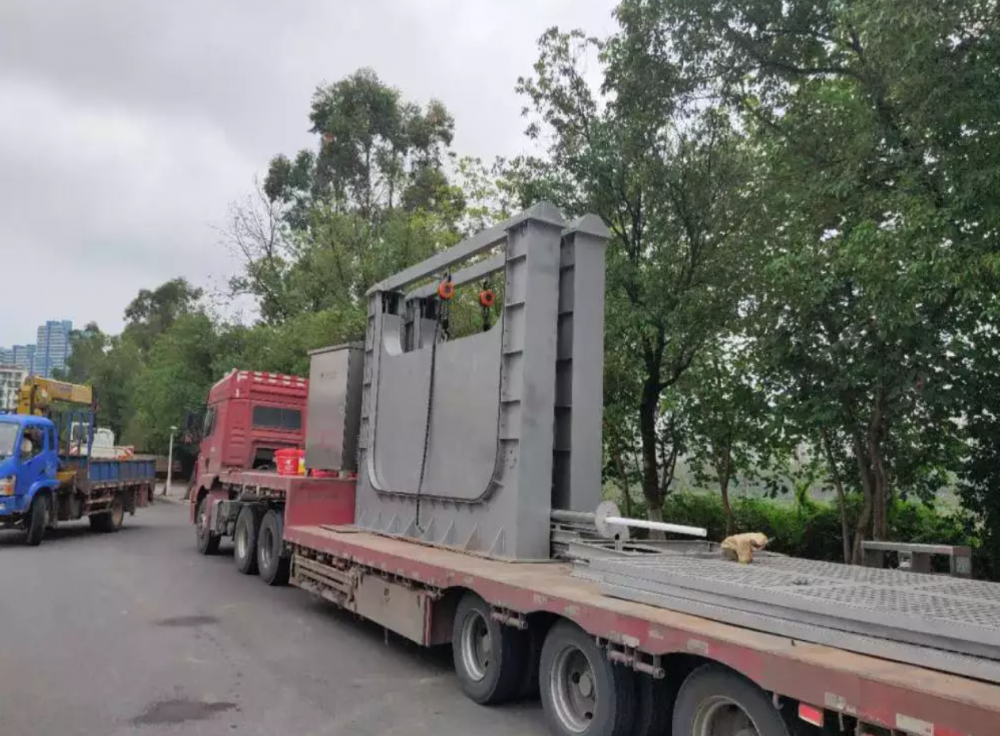

液动下开式堰门 平板闸

治理黑臭水体任重道远

在我国城市排水管道系统中，下开式堰门分两种，

电动下开式堰门和液动下开式堰门，

电动下开式堰门通过电动方式控制一个堰板启闭，

液动下开式堰门通过液动方式控制一个堰板启闭。

然而，现有的这些下开式堰门均存在以下一些缺点：

1)为了保证堰门在开启时整个堰板都在基坑内，需要

在管底或箱涵底部开挖很深的基坑，造成施工成本

高、施工难度较大等问题；

2)下开式堰门现场使用过程中，堰板上下运动时，密

封圈出现滑移现象，容易造成堰门密封渗漏。

黑臭水体整治液动下开式堰门液压系统的作用为通过改变压强增大作用力。一个液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。液压系统可分为两类：液压传动系统和液压控制系统。液压传动系统以传递动力和运动为主要功能。液压控制系统则要使液压系统输出满足特定的性能要求（特别是动态性能），通常所说的液压系统主要指液压传动系统。

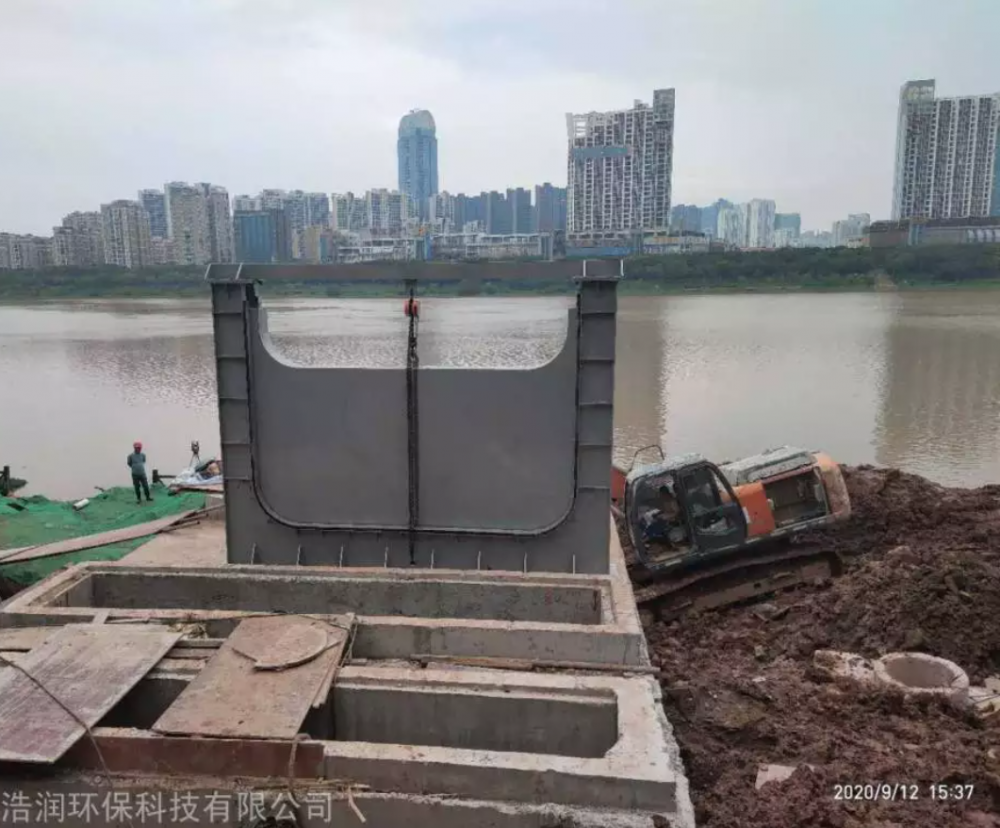

设备简介

本技术的目的就是要提供一种双级下开式堰

门，该堰门不但节省了地下开挖空间，而且密封牢

靠。为实现上述目的，本技术采用的技术方案是：

一种双级下开式堰门，包括堰框，所述堰框内设有

下堰板结构，所述下堰板结构上开有腔体，所述腔

体内设有上堰板，所述腔体顶部设有上堰板限位

块

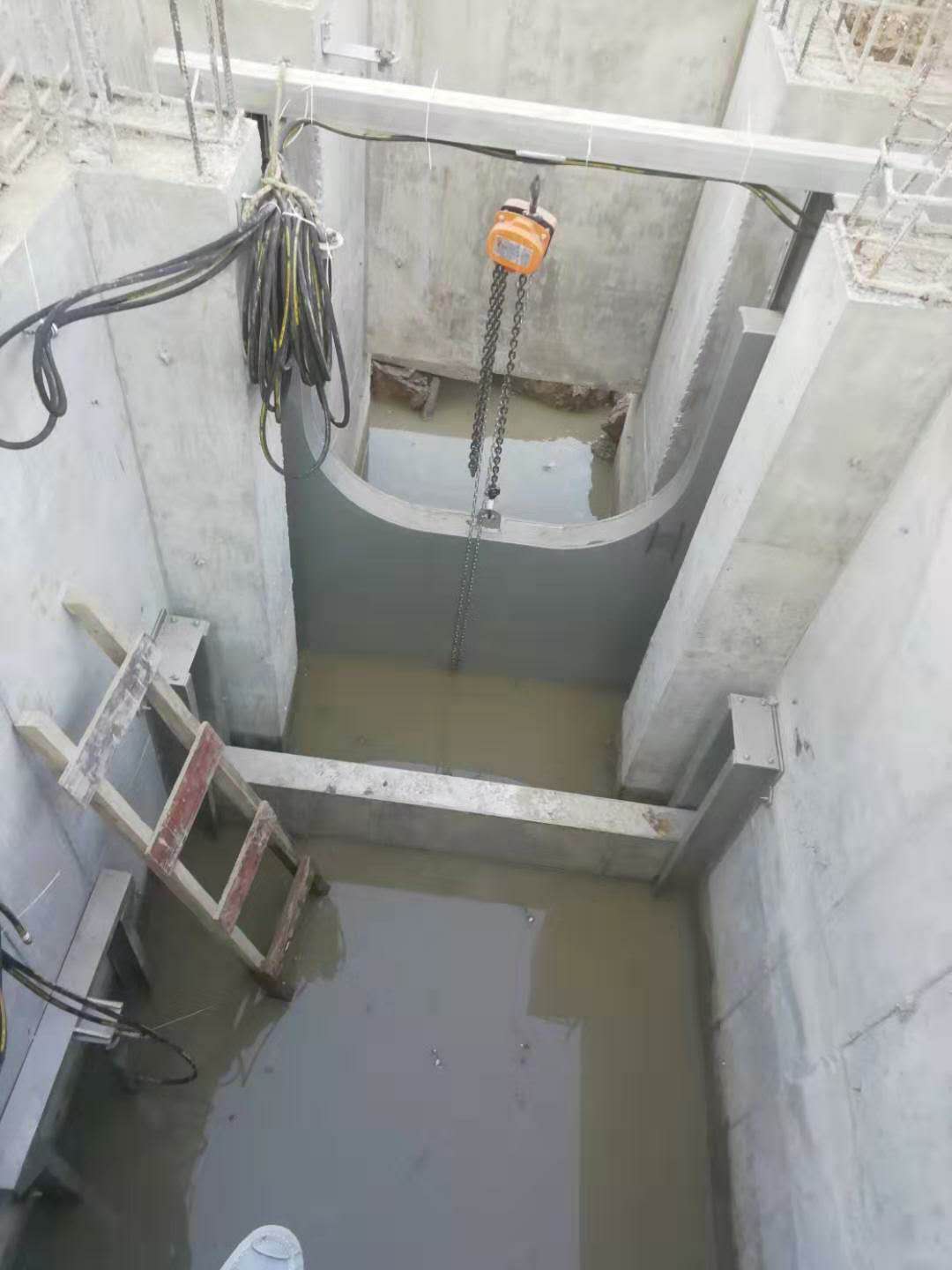

下开式堰门由启闭油缸驱动控制门板升降。启闭油

缸可配备自动控制系统，对液动下开式堰门可实现

无人值守自动控制。上游的水是从门板的上端溢流

出来，门板可根据需要升降并且可停止在任意位

置，以控制配水流量或调节上游水位，可实现冲

洗、水位控制和流量控制等多种功能。

液动下开堰门操作规范：

1、 操作人员应熟悉的电动可调堰门构造及工作原理。

2、确保电机电源线连接正确，供给电压正常。

3、开动前应检查值班记录、现场控制柜的指示开关。拨“手动”档位，按下“开/停”按钮为开，按起“开/停”按钮为关，操作中观察指示灯的显示及开度表；由中控室控制开停。

4、操作人员用手轮开启堰门时，应摇动均匀，不允许用力过猛，以防损伤定位装置。

5、启闭机由电动改手动操作时，应将转换手柄拨到手动位置方可开启与关闭堰门。

如要求处于半开启状态，可由操作人员根据开度指示器进行操作。

6、在任何检修、保养工作开始之前应切断主开关电源，还应确保别人无法启动。

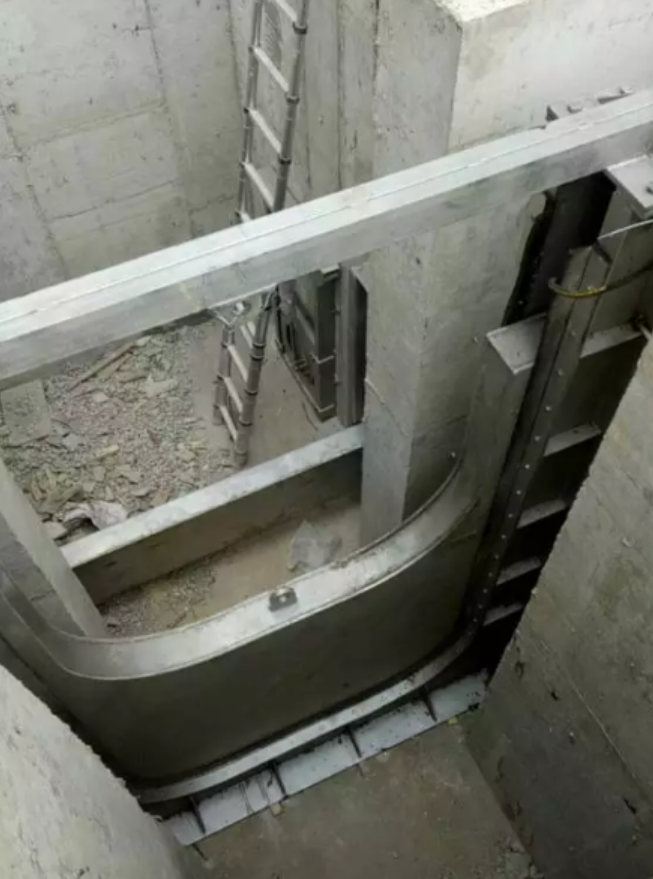

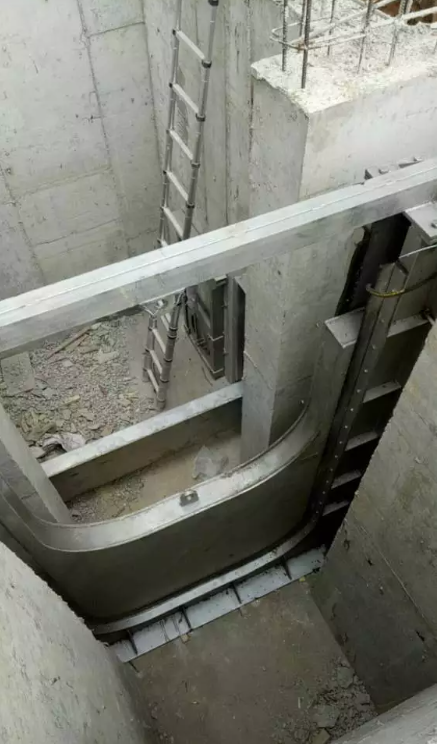

黑臭水体整治液动下开式堰门

⑴止水夹板采用钢板作侧板，上部与底部用钢管作支撑。侧板内侧经车床精加工。

⑵门体由钢板制作，上部中心和下部分别用铰支型式与丝杆和基座连接

⑶密封采用橡胶板，用压条与门体固定在底边和两侧边上，确保门体旋转时不漏水。

⑷丝杆采用圆钢制成，其螺纹采用梯形螺纹，其精度达到7e级标准，保证了与螺母的配合密切，有足够的强度和刚度，安全系数不小于5。

⑸启闭装置采用电动头，该装置噪音低，运行稳定，使用寿命长。电动头带动堰口在半径（接近于0°～60°）范围内旋转，从而达到调节水位作用。作为设置在堰口用以调节堰的高度的闸门，多用于管道、箱涵或渠道中，可以起到冲洗、防倒灌、调节流量的作用。其中，堰门框作为堰板的支撑机构和移动导向机构在堰门高质量稳定运行中起着至关重要的作用
