收尘设备反吹风袋式除尘器 袋式收尘器

温馨提示：产品图片、价格及属性仅供参，详情旺旺咨询！

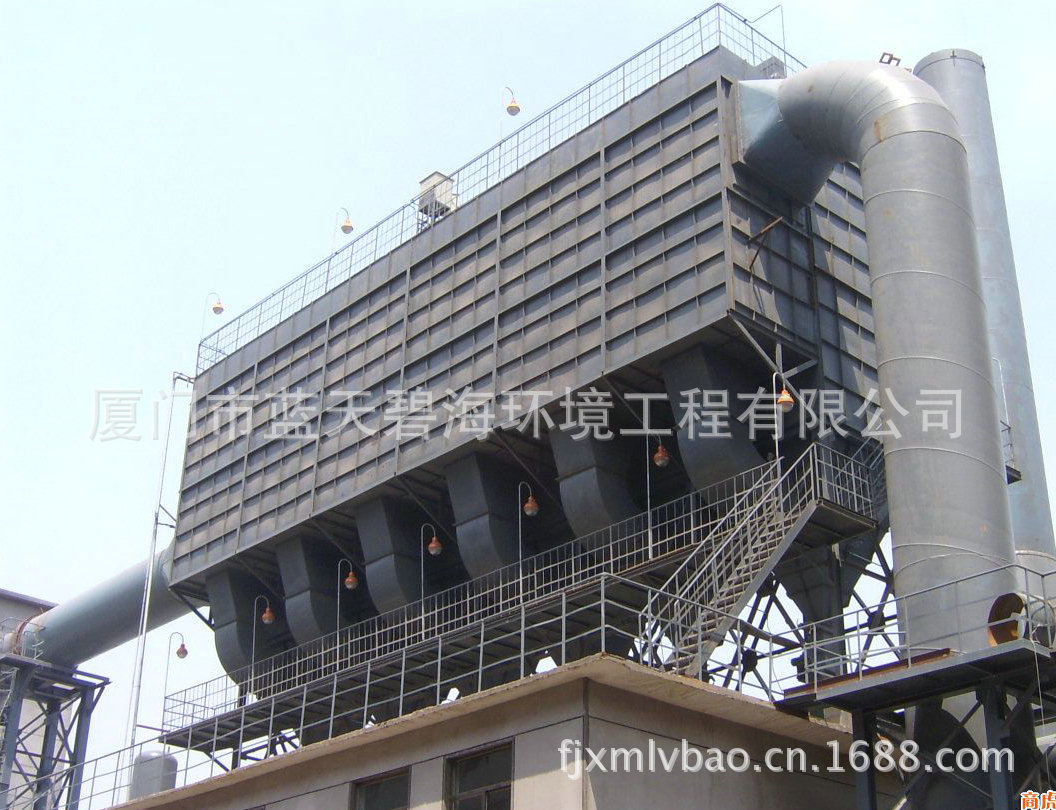

反吹风玻纤袋除尘器外型图（以LTFBX 88/7为范本，此图为设计宣传用图，请以实物为准）

一、概述

反吹风袋式除尘器是我司设计改进的一种高效收尘设备，该设备在250⁰C以下高含尘浓度烟气条件下，能长期高效运行，收尘效率可稳定在99.5%以上。本收尘器采用下/上进风、正/负压运行，采用三状态反吹风清灰方式，所用袋长6~12米，直径为Φ1 80~Φ200mm。该产品通过对运行参数的优化组合，具有处理风量大，处理空气含尘浓度高，滤料使用寿命长，除尘效率高，排放浓度低等优点。优化除尘器结构设计，采用板块结构，长袋，钢耗量低，占地面积小。各项性能指标均符合JB/T8534-1997《内滤分室反吹类袋式除尘器》标准要求。根据测定，除尘器出口浓度低于50mg/Nm3,低于JB/T8534-1997所规定的100mg/Nm3。该产品设计结构合理，性能优良，对高温烟气净化开创了新的应用领域。其整体性能指标达到国内先进水平，部分性能指标达到国内领先水平。
    该设备可广泛应用于电力、冶金、炭黑、水泥等工业废气的净化与物料回收。如水泥回转窑、篦式冷却机、烘干机电站锅炉、石灰窑、冶金烧结机和电弧炉等的烟尘净化。
   二、工作原理与结构形式
    1、工作原理
    袋式除尘器正常工作时，在通风机的作用下，含尘气体被吸入进风总管，通过各进风支管均匀地分配到各进气室，然后涌入滤袋，大量粉尘被截留在滤袋上，而气流则透过滤袋达到净化。净化后的气流通过袋室沿出风管通入烟囱而排入大气。
    随着滤袋织物表面附着粉尘的增厚，收尘器的阻力不断上升，这就需要定期进行清灰，使阻力下降到所规定的下限以下，收尘器才能正常运行。清灰是分室进行的，整个清灰过程主要通过气动排气阀、气动反吹风阀、反吹风机及清灰控制机构的动作来完成的。首先启动反吹风机，然后依次一个室、一个室的进行清灰。首先关闭该室的气动排气阀，打开气动反吹风阀，通过反吹风机的反吹作用，滤袋由鼓胀变成缩瘪。经一定时间，气动反吹风阀关闭，打开气动排气阀，大量含尘气体又自下而上冲入，使滤袋重新鼓胀、抖动，反复进行多次，再关闭排气阀与反吹风阀，使袋室内停风，这样的一鼓一瘪一停，使粘附在滤袋上的粉尘受冲抖而脱落下来沉降入灰斗，从而达到了清灰的目的。一个室清灰完毕，关闭该室的反吹风阀，打开排气阀恢复一个室的正常过滤，再依次对一个室进行清灰，灰斗中的灰则由底部气动排灰阀排出。
    2、结构形式
    袋式除尘器采用内滤下/上进风形式，采用三状态反吹风清灰。本体结构采用框架式钢结构，采用滤袋吊挂张紧装置。设备本体、灰斗、进风系统。
    2.1.产品的结构
    基本结构由三大部分组成
    2.1.1.进风、出风及反吹风系统
    包括进风管道、气动进气阀、出风管道、气动排气阀、反吹风管道、压缩空气管道、反吹风阀等组成。
    2.1.2.袋室结构
    包括本体部件、花板、滤袋、吊挂装置、检修门，爬梯平台、吊挂梁等组成。
    2.1.3.排灰系统：由气动排灰阀/蛟龙/星形卸灰阀、灰斗等组成。

除尘器的主要性能参数

订货说明

1、订货时请写明产品名称、型号和数量（包括进、出风口安装形式等）。说明使用的温度、含水份量、粉尘的性质及其浓度。要求的滤料品种。本公司配套滤料为涤纶针刺毡，如有不同应计算差价。

2、除尘器配备的清灰电气控制装置一般按定时控制，如需定压控制，必须在定货时书面说明（费用另计）。

3、除尘器的保温，本公司一般不配，如需应提出，另行议价。

4、除尘器如安装在室外，根据烟气性质和现场工况考虑是否加装顶部防雨棚，本公司亦可代加工配套。

5、供货除主机及随机配件外，如订货方需要，可增订备用的辅件，如脉冲阀和滤袋等，增订的数量由订货方确定。

6、除尘器本体以外的各种管路、风机、空压机、电控柜至除尘器上接线端子间的接电线、电源线路、电控柜的供电，除尘器的照明、除尘器的基础等等均由用户自理。

7、订购本厂的除尘器，我厂派出专业人员免费进行指导和协助调试。

8、供应范围：
a、主机设备：以进出口法为界，下部以灰斗卸灰法兰为界，气路部分以气包进气口为界，含布袋袋笼及喷吹系统，也可配备风机及电控系统。
b、附件设备：定时清灰控制器。
c、随机文件：产品说明书、安装图、产品合格证。
d、本公司遵循不断完善产品性能的原则，对产品规格、性能不断改进，或许难以及时通知阁下。若技术参数与样本不符，以随机技术文件为准。
