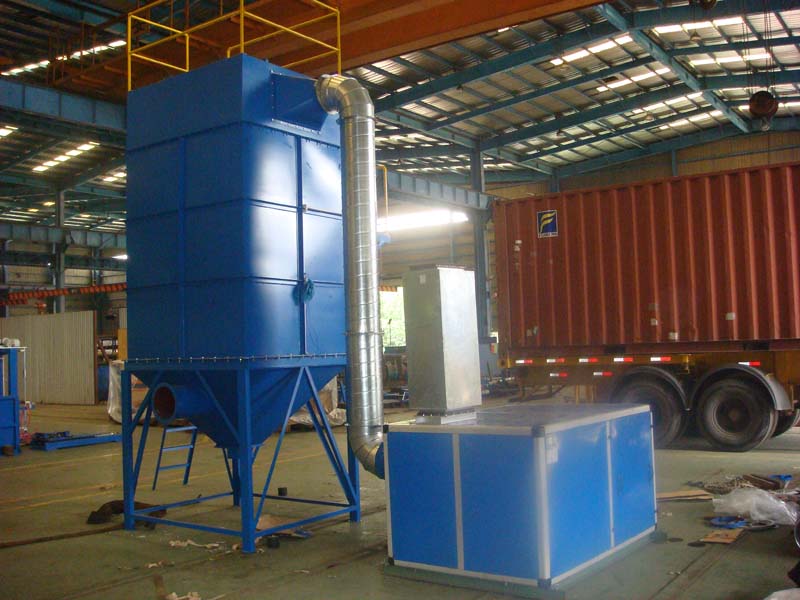

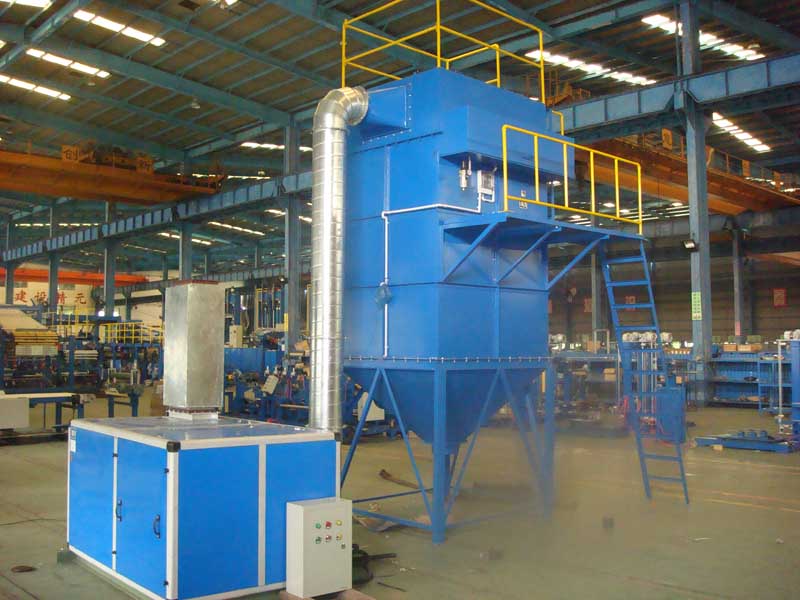

脉冲除尘器

一、概况
脉冲袋式除尘器是一种国内外广泛使用的高效净化设备，它采用了先进的清灰技术，因此，具有气体处理能力大、净化效果好、结构简单、工作可靠、维修量小等特点。近年来，随着新型滤料的不断问世，扩大了脉冲袋式除尘器的使用范围。目前，已广泛应用于冶金、铸造、化工、建材、粮食、机械、轻工、橡胶等工业部门。它特别适用于捕集细小而干燥的非纤维性粉尘，己成为工业生产中消除污染，保护环境，改善劳动条件，回收有用物料的必不可少的设施。
我厂生产的DMC24—120型脉冲袋式除尘器，滤袋装置有两种结构，一种是直笼骨，另一种是弹簧笼骨。采用了国内外先进cmos集成电路控制仪，具有集成度高，可靠性强等优点；弹簧笼骨的特点不仅大大提高清灰效果，而且可延长滤袋使用寿命，换袋极为方便，并可降低对厂房净高尺寸的要求。本产品经各工业部门广大用户长期使用证明，性能稳定，运行可靠。

二、结构简介

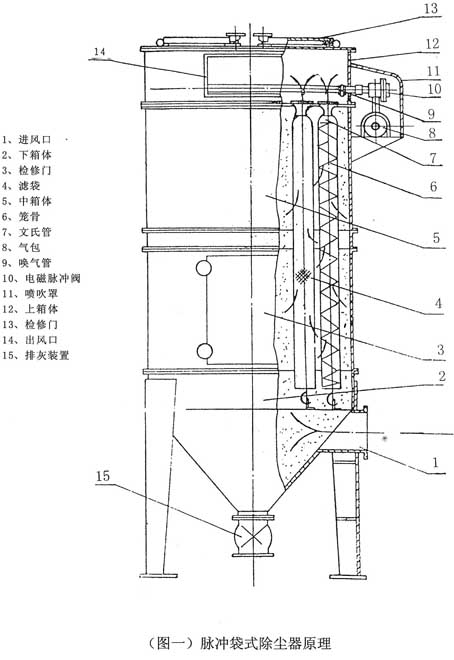

DMC210120型脉冲袋式除尘器的基本结构由五大部分组成(图一)。
l 、上 箱 体：包括上部检修门和出风口。
2、中 箱 体：包括多孔板，检修门，滤袋，龙骨，文氏管。
3、下 箱 体：包括进风口，灰斗，检查门。
4、排灰系统：包括以减速器为动力的螺旋输送器或星形卸灰阀。
5、喷吹系统：包括脉冲控制仪，电磁脉冲阀，喷吹管，气包。
脉冲袋式除尘器结构原理见(图一)。
三、工作原理
如(图一)所示：
含尘空气由进风口进入除尘器箱体内，因气流体积突然扩张，流速骤然降低，颗粒较大的灰法由于碰撞和自重的作用下从含尘气流中分离出来，沉降到下箱体灰斗内。较细小尘粒由于滤袋的多种效应作用，被滞阴在滤袋外壁。净化后的气体通过滤袋经文氏管从上箱体出风口排出。随着使用时间的增长，滤袋表面吸附的粉尘增多，滤袋的透气性减弱，使除尘器阻力不断增大。为保证除尘器的阻力控制在限定的范围之内，由脉冲控制仪发出信号，循序打开电磁脉冲阀，使气包内的压缩空气由喷吹管各喷孔喷射到对应的文氏管(称为一次风)，并在高速气流通过文氏管时诱导数倍于一次风的周围空气(称为二次风)进入滤袋，造成滤袋瞬 间急剧膨胀，由于反向脉冲气流的冲击作用很快消失，滤袋又急剧收缩，这样使积附在滤袋外壁上的粉尘被清除。落下的灰尘经排灰系统排出。
由于清灰是依次分别向几组滤袋进行，并不切断需要处理的含尘空气，所以在清灰尘过程中，除尘器的处理能力保持不变。
喷吹系统简况：

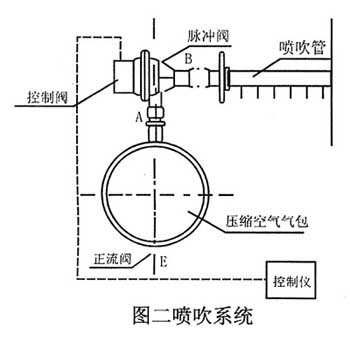

喷吹系统的组成如图二，脉冲阀A端接压缩空气气包，B端接喷吹管，控制阀动作由控制仪发出指令。在控制仪无信号输出时，控制阀的活动铁蕊封住排气口，脉冲阀处于关闭状态。当控制仪发出信号时，控制阀将脉冲背压室与大气相通，脉申阀开启，压缩空气由气包通过脉冲阀经喷吹管小孔喷进文氏管，改成滤袋内瞬时正压，实现清灰。
五、主要配件
(一)脉冲控制仪：
脉冲控制仪是脉冲袋式除尘器的主控设备，采用了CMOS数学集成电路配用NPN低频大功率三极管组成的电子无触点开关，具有较高的集成度和抗干扰能力，耗电省，在电源电压有较大幅度摆动时，仍能正常工作。运行时无噪声、无火花、无触点、无机械易损元件，具有体积小、重量轻、寿命长、工作可靠、维修方便等优点。外壳采用铝合金型材结构，可直接装在除尘器本体或集中控制的屏柜中。
主要技术参数：
